户外防水接线盒选购指南 端子、防雨与电缆穿线的综合解析

在户外监控系统安装过程中，接线盒的选择往往容易被忽视，但它却是保障设备长期稳定运行的关键环节。一款合格的户外防水接线盒，不仅要能承受日晒雨淋，还要在接线安全性、密封可靠性和施工便利性之间取得平衡。本文围绕带端子塑料防雨端子盒、电缆穿线盒及室外监控防水盒等常见类型，系统梳理其结构特点与选型要点。

一、户外防水接线盒的核心作用

户外环境中的接线节点面临雨水、灰尘、温度变化和紫外线照射等多重挑战。如果接线处理不当，轻则导致信号干扰、设备误动作，重则引发短路、漏电等安全事故。防水接线盒的核心任务，就是为电缆接头提供一个封闭、干燥、绝缘的物理空间，将外部环境与内部电气连接完全隔离。

尤其对于室外监控系统而言，摄像头通常安装在立柱、墙面或屋檐等难以频繁维护的位置，一旦接线处进水，整个监控回路都可能瘫痪。因此，选用合格的户外防水接线盒，是从源头降低后期维护成本的有效手段。

二、带端子设计带来的接线便利

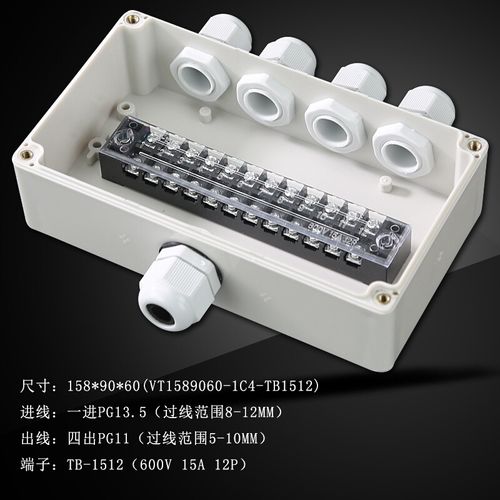

所谓“带端子塑料防雨端子盒”，是指在盒体内部预置了接线端子排的防水盒。与传统需要自备接线帽或绞接后再包胶布的方式相比，带端子结构具有明显优势：

1. 连接更可靠：端子通过螺钉或弹簧压接导线，接触电阻小，抗振动性能好，适合监控电源线和网线的固定连接。
2. 维护更便捷：检修时只需松开对应端子，无需剪断线缆重新接续，便于故障排查和更换设备。
3. 标识更清晰：多个端子可根据芯线功能进行标记，如电源正负、视频信号、控制线等，减少接错风险。

对于“vt 接线盒”这一类带端子的产品，用户应重点关注端子的额定电压、额定电流以及适用线径范围，确保其能覆盖实际线缆规格。

三、塑料材质的防雨与耐候特性

绝大多数防雨端子盒采用工程塑料注塑成型，常见材料包括ABS、PC或PC/ABS合金。塑料外壳的优点在于：

• 绝缘性能好，避免金属外壳可能带来的漏电风险；
• 重量轻，便于在墙面或立柱上固定；
• 抗腐蚀，适合潮湿和盐雾环境；
• 成本适中，适合批量使用。

但塑料材质的耐候性差异较大。劣质回收料在长期紫外线照射下容易发脆、开裂，失去防水能力。建议选择添加抗UV助剂、防水等级达到IP65及以上的产品。IP65意味着完全防尘，并能承受低压喷水，足以应对多数室外监控场景。若安装位置经常积水或需要短时浸水，则需考虑IP67或IP68等级的防水盒。

四、电缆穿线盒的密封结构与安装要点

电缆穿线盒的设计重点在于“进线密封”和“盒体密封”两个方面。常见的密封方式包括：

• 防水接头（电缆固定头）：旋紧后通过橡胶密封圈抱紧电缆外皮，阻止水沿线缆渗入；
• 密封圈与凹槽配合：盒盖与盒体之间设置橡胶密封条，通过螺钉均匀压紧；
• 灌胶型密封：部分高端产品在接线完成后灌注防水胶，适用于极端潮湿环境。

安装时需注意以下几点：

1. 进线方向尽量朝下或侧向，避免朝上形成积水通道；
2. 未使用的进线孔必须用堵头封死；
3. 拧紧防水接头时力度适中，过紧可能压坏电缆或密封圈；
4. 盒盖螺钉应对角交替拧紧，保证密封条受力均匀。

电缆外皮在剥开处应留有一定余量，避免拉拽力直接传递到端子连接点。

五、室外监控防水盒的选型建议

针对室外监控场景，选购防水接线盒时可从以下几个维度考量：

• 尺寸：根据线缆数量和端子排规格，预留20%~30%的内部空间，便于接线和散热；
• 安装方式：墙面安装可选择带安装耳或安装孔的产品，立柱安装可考虑抱箍式支架；
• 进出线孔数量与规格：常用规格为PG7、PG9、PG11、PG13.5等，需与电缆外径匹配；
• 防护等级：一般室外环境不低于IP65，地面或易积水位置建议IP66以上；
• 温度范围：确保材料在本地极端气温下不会变脆或软化，常见要求为-20℃至+80℃；
• 阻燃性能：优选通过阻燃测试的塑料材质，降低火灾蔓延风险。

对于带有多个摄像头或需要级联供电的节点，可以选择内部空间较大、端子位数较多的型号，避免多根电缆在盒内过度弯折挤压。

六、日常维护与检查

防水接线盒并非一劳永逸。建议每半年至一年进行一次巡检，检查内容包括：

• 盒盖密封条是否老化、变形；
• 防水接头是否松动；
• 盒内是否有冷凝水或潮气；
• 端子螺钉是否因振动而松动；
• 外壳是否有裂纹或变色老化迹象。

发现问题应及时更换密封件或整体更换防水盒，切勿在通电状态下直接打开盒盖进行操作。

户外防水接线盒虽是小部件，却在室外监控系统中扮演着“电气安全守门人”的角色。选用带端子、塑料防雨、防护等级合适的产品，并结合规范的安装与定期维护，才能让监控系统在风雨中保持长久稳定。希望本文能为工程选型和现场施工提供有价值的参考。
